安森美半導體推出業界首款帶集成ESD保護的共模扼流圈EMI濾波器，應用于高速數據線路

2009-05-31 14:04:46 來源：大比特資訊 點擊：1177


    新的微型器件消除高帶寬阻礙使用傳統EMI濾波器的LVDS類接口中的共模噪聲

    全球領先的高性能、高能效硅方案供應商安森美半導體(ON Semiconductor)推出業界首款共模扼流圈及靜電放電(ESD)保護集成電路(IC) ，應用于高速數據線路。

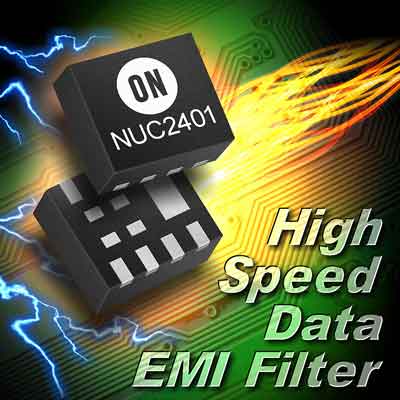

    新的NUC2401MN結合了高帶寬差分濾波、固體共模停止帶寬衰減及世界級ESD保護。這些結合的特性，使這方案遠優于典型的電磁干擾(EMI)濾波器及分立可選方案，同時有助顯著減少元件數量。這器件讓設計人員實現優異的濾波及保護性能，且節省空間及成本，并提高總體可靠性，非常適用于基于高速差分數據線路的廣泛應用，包括USB 2.0、IEEE1394、低壓差分信令(LVDS)、移動行業處理器接口(MIPI)及移動顯示數字接口(MDDI)。

    安森美半導體保護及控制產品部總經理Gary Straker說：“安森美半導體以領先的高性能EMI濾波器產品而著稱，NUC2401是我們持續這領先優勢的最新產品。這器件是我們完備產品系列中的首款，幫助客戶將高帶寬接口集成到手機中，并最終能夠傳送源自移動服務提供商的最新高帶寬內容?！?nbsp;

    NUC2401MN在尺寸僅為2.0 mm x 2.2 mm的DFN封裝中集成了等同于5個分立元件的電路，結合共模EMI濾波及符合IEC61000-4-2接觸放電業界標準的±12千伏(kV) ESD保護。機器模型(MM)及人體模型(HBM) ESD額定值分別為1.6 kV及16 kV。這器件額定遵從1級濕敏等級 (MSL 1)，工作溫度范圍為-40 ºC至85 ºC。

    由于NUC2401MN是集成方案，幫助減少寄生電感，從而提供更出色的共模濾波。共模噪聲消減的截止頻率為40兆赫(MHz)，100 MHz及500 MHz頻率時的典型共模阻抗分別為200歐姆(Ω)及500 Ω。這器件在5安培(A)峰值電流時，提供業界最低的最大鉗位電壓，即10伏特(V)，確保優異的ESD保護。最大峰值脈沖電流額定值為19 A。

    封裝及價格

    NUC2401MN采用小巧的2.0 mm x 2.2 mm DFN8封裝，現已供貨，每10，000片批量的單價為0.533美元。
