飛兆半導體的初級端調節PWM控制器可簡化設計并減少線路板空間

2009-03-07 09:32:14 來源：大比特資訊

幫助設計人員達到能源之星 (ENERGY STAR®) EPS 2.0法規要求

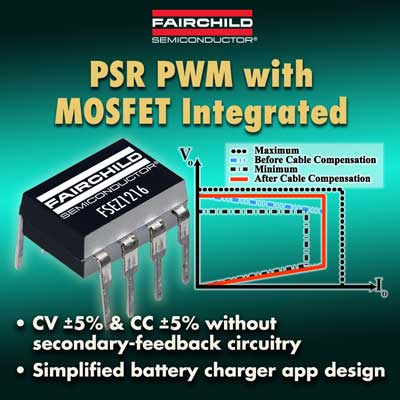

飛兆半導體公司 (Fairchild Semiconductor) 推出全新初級端調節 (primary-side regulation， PSR) 脈寬調制 (PWM) 控制器系列，實現精簡又高效的電池充電器和電源電路設計。這些EZSWITCH 初級端調節控制器集成了一個初級端調節 PWM 控制器和一個功率MOSFET，能夠輕易達到嚴格的恒壓(CV) 和恒流 (CC) 要求，無需復雜的次級端反饋電路。相比分立式自激振蕩轉換器 (ringing choke converter， RCC) 方案，這種方法能夠簡化設計，省去額外的組件，并降低總體系統成本，包括生產、材料清單和質量成本。FSEZ1216 和FAN102能夠滿足能源之星 (ENERGY STAR)® ) EPS 2.0標準對更高效率水平的要求， EPS 2.0法規的強制效率要求較EPS 1.1規范提高6%。

    EZSWITCH 系列具有專有的節能模式，提供關斷時間調制功能，以線性方式減小輕負載狀況下的PWM頻率，從而將待機功耗減至最小，低于0.15W。這些PWM控制器的啟動電流僅為10µA，便于使用大阻值啟動電阻來實現更多的節能。此外，EZSWITCH 系列器件采用抖頻 (frequency hopping) 技術以滿足手機和其它便攜式設備之電池充電器的EMI要求。

    飛兆半導體的PSR PWM控制器是廣泛的功率解決方案的一部分，能夠?qū)崿F(xiàn)節能最大化，并使電源、照明、計算、工業控制和家用電器等應用的系統得以滿足國際能源法規的要求。

    EZSWITCH 系列采用無鉛 (Pb-free) 引腳，潮濕敏感度符合IPC/JEDEC J-STD-020標準對無鉛回流焊的要求。

    價格 (訂購1000個，每個): 0.35美元
    供貨: 現提供樣品
    交貨期: 收到訂單后12周內
